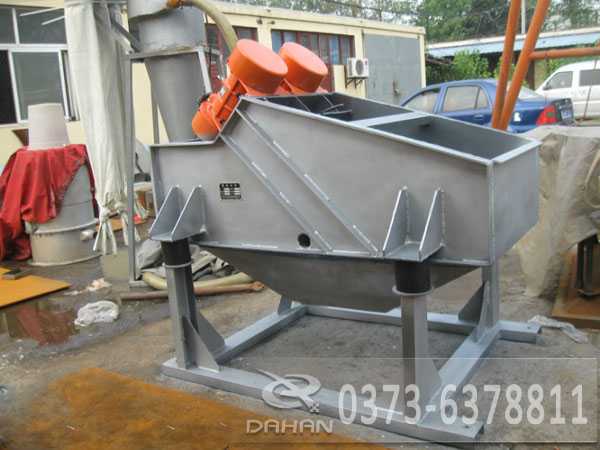

上振式直線振動篩的安裝方式通常使用在ZSG直線振動篩，如客戶對直線振動篩設備的出料口高度、寬度都有限制，那么振動電機不論是安裝在底部還是兩側都不能達到要求，這時就可以將振動電機安裝在設備的頂部中間位置，這樣既不增加設備的寬度，又不影響降低設備出料口的高度。

上振式直線振動篩產品概述:

上振式直線振動篩ZSG系列礦用振動篩是大漢機械公司自行研制的一種篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

上振式直線振動篩主要特點:



1.篩分能力大，產量高

2.重量輕,便于安裝及工藝布置.

3.能耗少,可節約大量能源.

4.價格低,備件量極少.

5.結構簡單,造型美觀.

6.篩網由小塊拼裝,且更換極為簡便.

上振式直線振動篩工作原理:

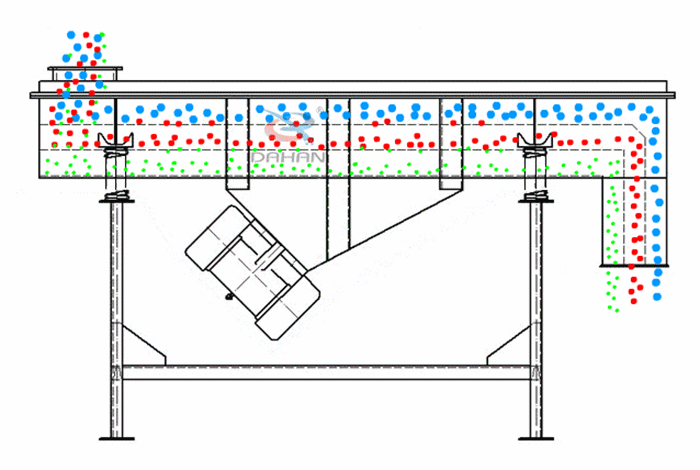

上振式直線振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。上振式直線振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。上振式直線振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

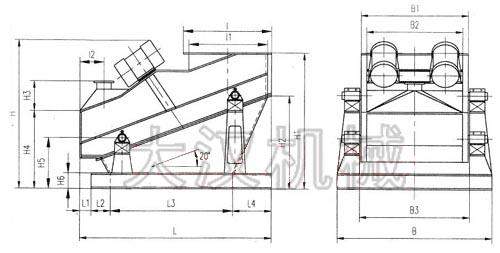

ZSG礦用振動篩外形圖和技術參數表：

上振式直線振動篩組成結構：

上振式直線振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

上振式直線振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

上振式直線振動篩型號含義:

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

530---------------------------------篩面尺寸（500mm寬x3000mm長)

1-------------------------------------單層(單層篩網兩個出料口)

S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】
